ビクセン開発工業 伊藤さん(7212)より頂きました。
ありがとうございます。
D100mm f=1300mm アクロマート対物レンズです。
対物レンズのセルはそこそこの艶消し黒色アルマイト
です。その外側に、ツアイス望遠鏡に付けるためのア
ダプタリングが見えています。こちらは通常の黒色ア
ルマイトなので下側が光っています
|  |

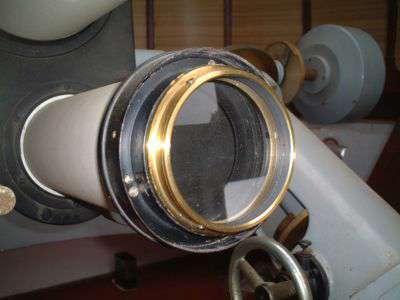

オリジナルの状態
反射光が白く、ノーコートなのが判ります。

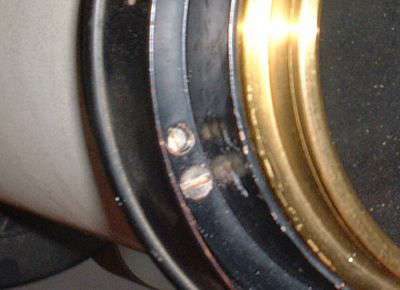

左側の２本のネジに注目
|  |
上が引きネジ
下が押しネジ
通常の引きネジはセル側にネジを切って、ネジの先端
で鏡筒側を押すのが普通ですが、これは鏡筒側にネジ
を切り、そこにねじ込んだネジの上にセルをかぶせ、
セルに開けた貫通穴からドライバーで引きネジを調整
します。
まず、下側の押しネジ（１２０度位置の３本）を外し
ます。これで旧セルが外れます。
|  |
|

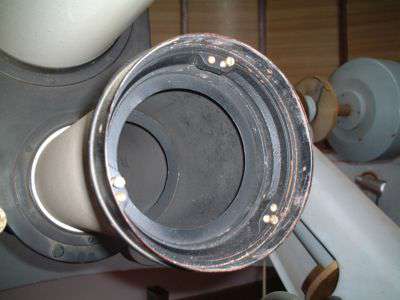

旧セルを外した状態。引きネジ３本が残っています。
|  |

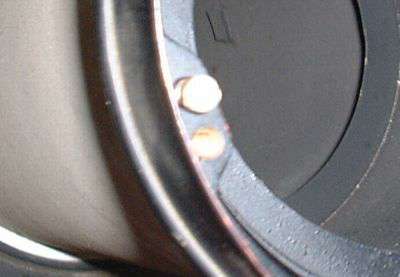

拡大写真。今度はこの引きネジを外して、アダプタリ
ングを取り付けます。
|  |
|

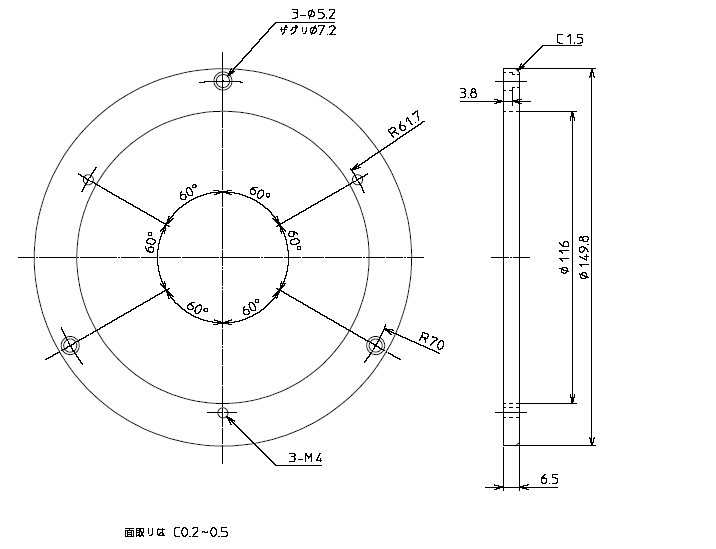

アダプタリングの図面です。
|  |

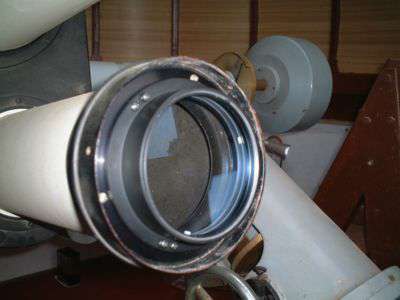

アダプタリングを付けた新セルを鏡筒に載せ、先ほど
外した引きネジで取り付けます。
旧セルとは６０度ずれた位置に新セルの光軸調整ネジ
がありますので、これで光軸調整を行います
反射光から単層コートなのが判ります。
元に戻すには、この順番の逆の手順で行います
|  |

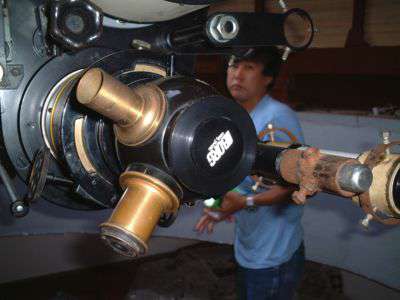

望遠鏡の接眼部です。
ターレットの内、一番大きな低倍率のアイピースを外
してアダプタリングを取り付ける事で 36.4mm のアイ
ピースが利用可能になります。
左上のターレットには 24.5mm のアイピースが取り付
け可能です
|  |

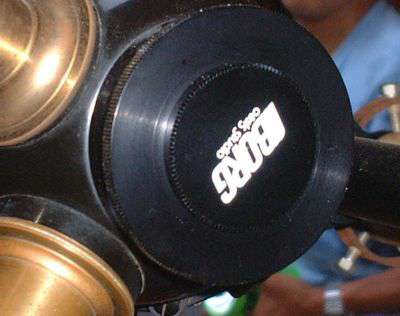

ボーグのキャップの外側がアダプタリングです
利用を終えるときには必ずボーグキャップをして下さ
い。そうしないと蜘蛛の巣だらけになってしまいます。
|  |

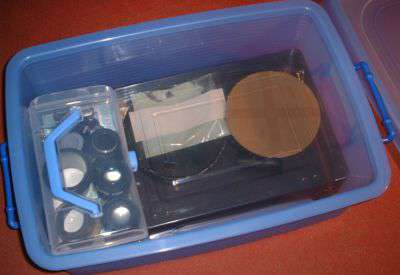

備品箱です。右側２／３が旧セル＋対物レンズです。
左１／３が接眼部パーツです。
|  |

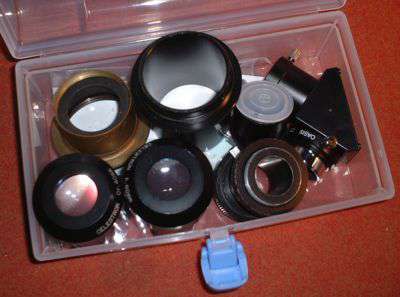

接眼部パーツ箱の中身
上の左が、アダプタリングを外して取り付ける低倍率
アイピースです。
その右の右（白いキャップ）が 36.4mm-31.7mm アダ
プタです。ただしこれでは天頂プリズム使用時にフォー
カスが来ません。天頂プリズム使用時にはその右の
（天頂プリズムに付いている）アダプタを使用して下
さい。こちらは薄型設計なのでギリギリＯＫです。
|  |
